Für die zwängungsfreie Lagerung von einachsig gespannten Balkonplatten, wie z.B. bei Loggien, ist es notwendig, die Lagerung der Platte zwängungsfrei zu gestalten. Dies erreicht man, indem man auf einer Seite einen Isokorb® mit Drucklagern anordnet und auf der gegenüberliegenden Seite einen Isokorb® ohne Drucklager.

Beachten Sie hierzu auch die Hinweise in der Technischen Information Schöck Isokorb®.

Mit Scalix® können Sie einen zwängungsfreien Anschluss folgendermaßen erstellen:

Einen zwängungsfreien Anschluss erstellen

Alternative 1: Eine Loggia mit einer Vorlage erstellen

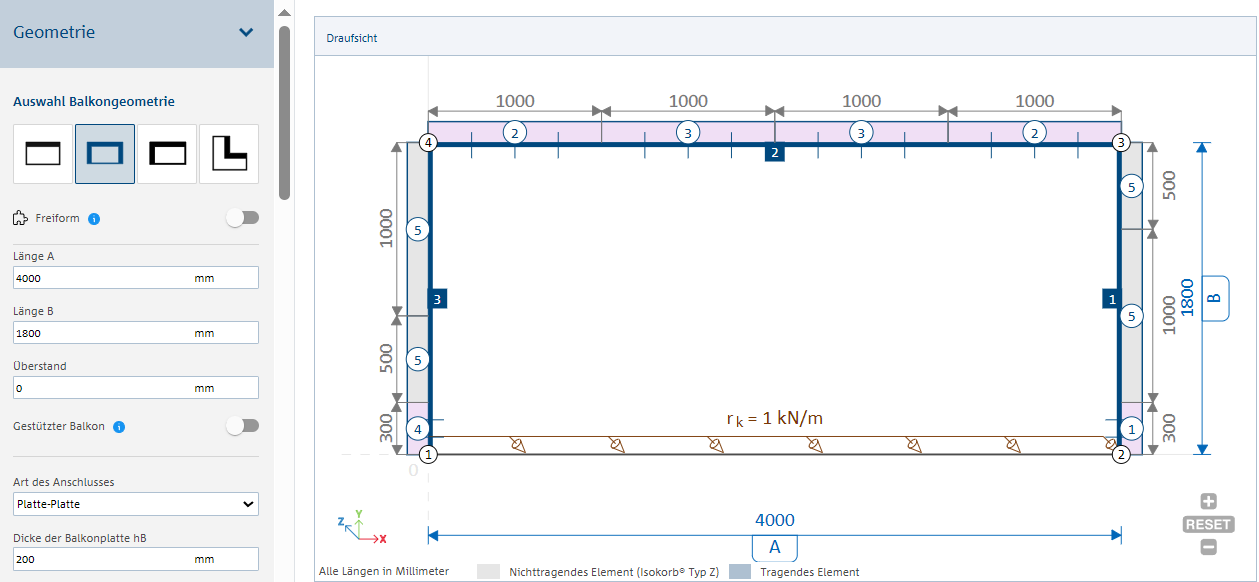

• Wählen Sie als Balkongeometrie die Vorlage für eine Loggia aus, passen die Geometrie an und nehmen Sie alle Einstellungen vor, die Sie benötigen. Scalix® wird im Standard-Modus automatisch einen zwängungsfreien Anschluss bemessen.

Alternative 2: Eine Anschlusslinie im Freiform-Modus als zwängungsfrei definieren

• Wenn Sie eine Anschlusslinie individuell als zwängungsfrei definieren wollen, wechseln Sie zunächst in den "Freiform"-Modus.

• Wählen Sie "Isokorb®-Anschlussliniensegmente bearbeiten" aus.

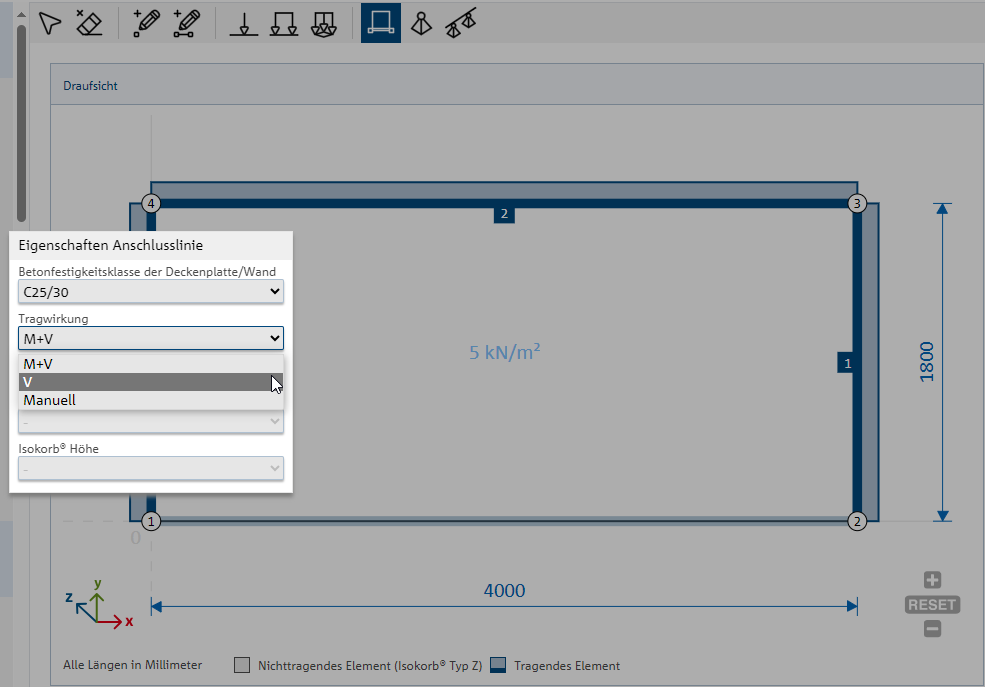

• Klicken Sie mit der rechten Maustaste auf die Anschlusslinie, die Sie bearbeiten wollen und wählen Sie bei "Tragwirkung" "V" oder "Manuell" aus.

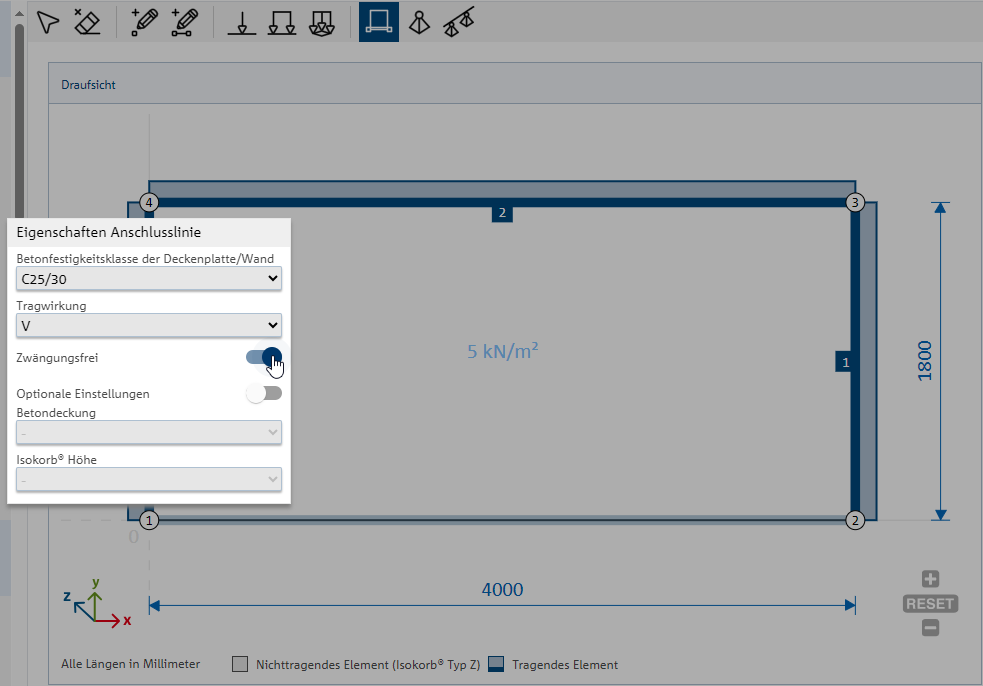

• Wählen Sie zusätzlich "Zwängungsfrei" aus.

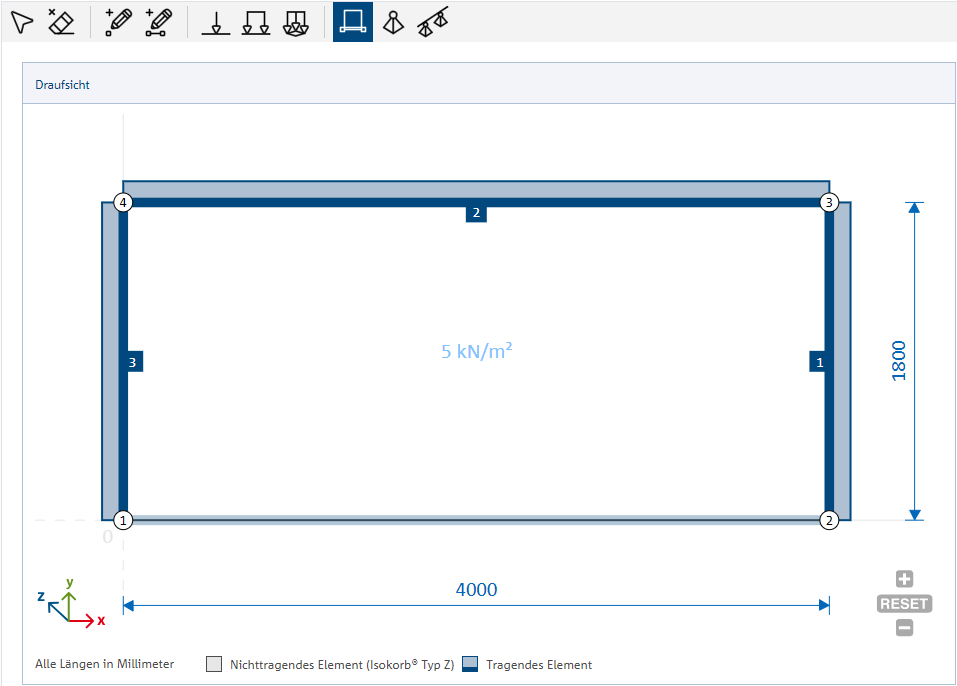

• Wenn Sie mit diesen Einstellungen den Balkon bemessen, so wird ein zwängungsfreier Anschluss erzeugt.
