Um Bereiche im Anschluss der Balkonplatte zu definieren und dort Abhebeanker oder ähnliches setzen zu können, gibt es in Scalix aktuell zwei verschiedene Möglichkeiten. Diese gelten für alle vier Standardgeometrien, aber auch für die Freiformen.

Eingabe über die nichttragenden Bereiche, Isokorb® Typ Z

Unter den Eigenschaften Anschlusslinie können für jede Anschlusslinie nichttragende Bereiche in Länge und Lage definiert werden, die dann entsprechend z.B. in der Produktion mit Abhebeankern versehen und danach mit dem Typ Z bauphysikalisch sauber geschlossen werden können. Dabei ist zu beachten, dass die danach ausgewählten Körbe nur in den Längen 50cm oder 100cm bei den K-/D- und Q-Typen angeordnet werden können. Kleinere Bereiche oder auch Überstände seitlich von mehr als 40cm sollten daher vermieden werden.

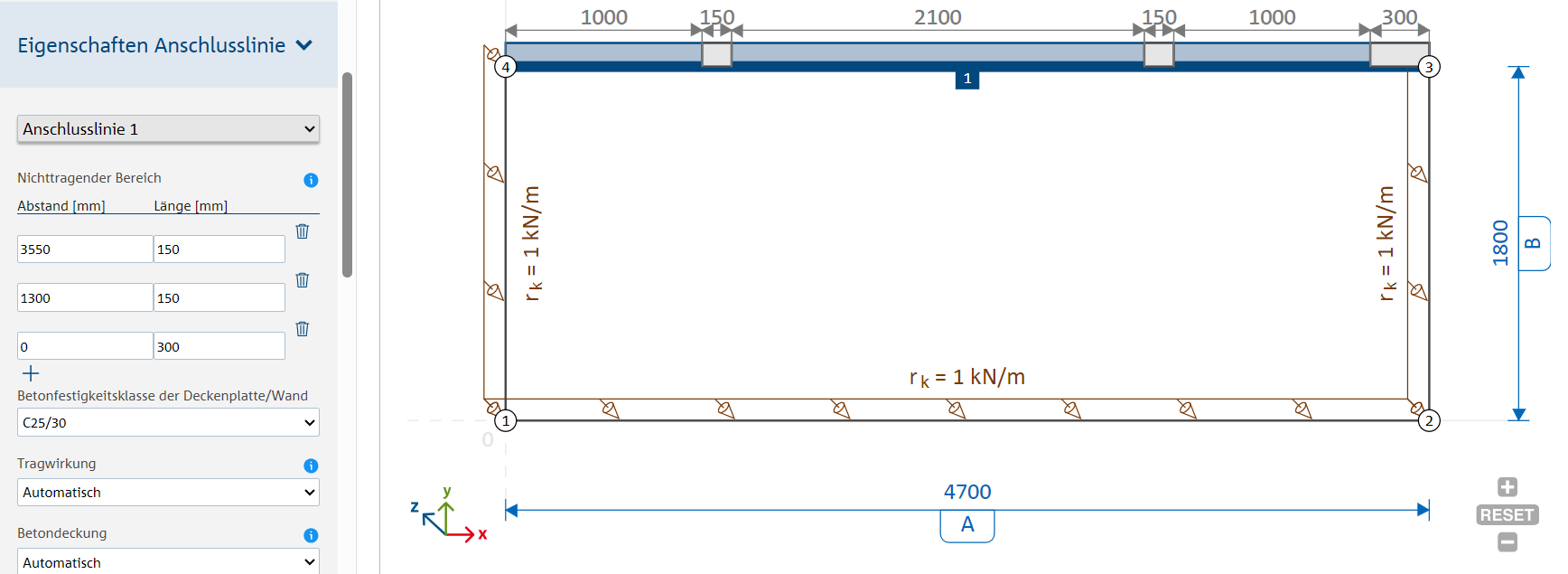

Beispiel: Standard-Rechteckbalkon mit zwei Abhebeankern und einen Ablauf am Rand:

Eingabe über die manuelle Produktverlegung

Hier können die Körbe so gesetzt werden, dass die entsprechenden Bereiche frei blieben können. Der Typ Z kann in den Längen 10cm, 50cm oder 100cm gesetzt werden, um freie Bereiche direkt am Isokorb zu definieren.

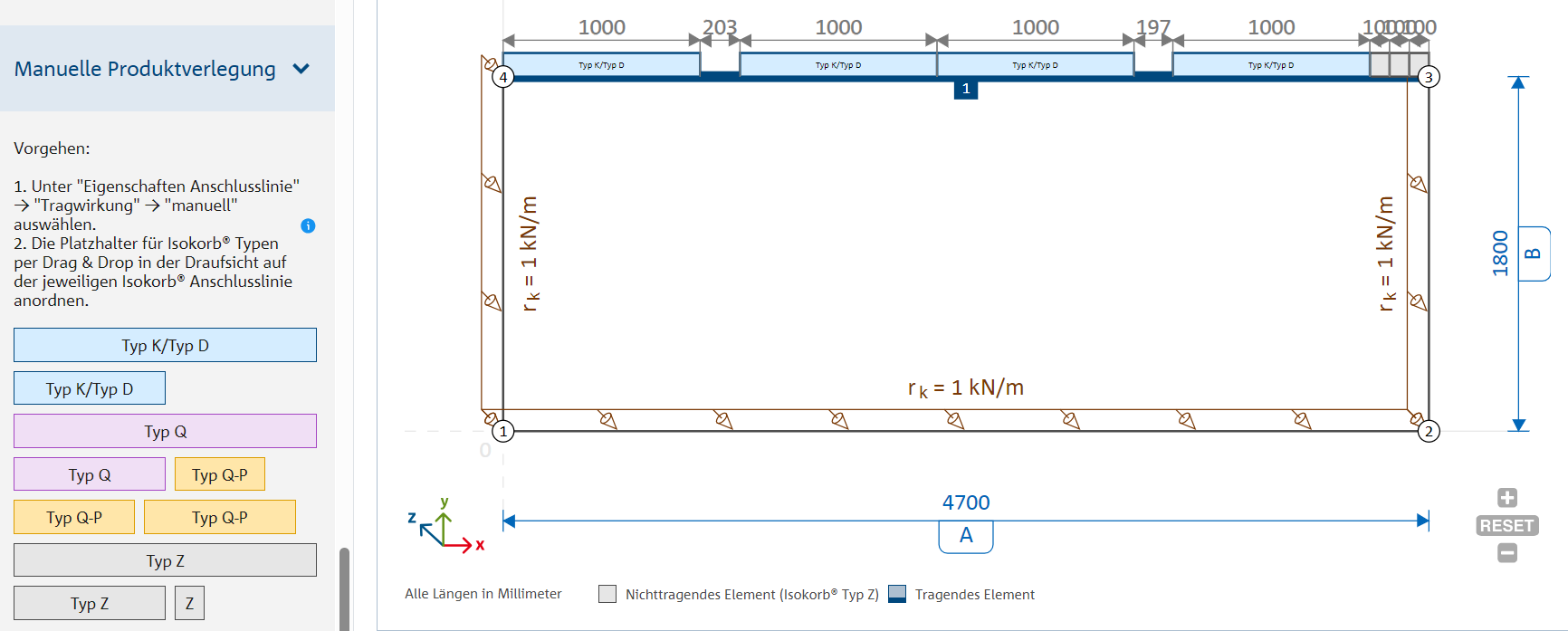

Beispiel: Drei Z-Körbe seitlich angeordnet und die K-Körbe so gesetzt, dass freie Bereiche bleiben. Genauere Maße können auch hier mit dem Typ Z erreicht werden.
