In Scalix werden zwei Schnitte und deren Schnittkräfte dargestellt, hier wird kurz erläutert, was deren Bedeutung und Funktion ist.

Schnitt j-B: maßgebend für die Bemessung und Auswahl des Isokorb®.
Schnitt i: die statisch ermittelten Kräfte am Balkonplattenende, also Vorderkante Isokorb®bzw. Dämmungskante.

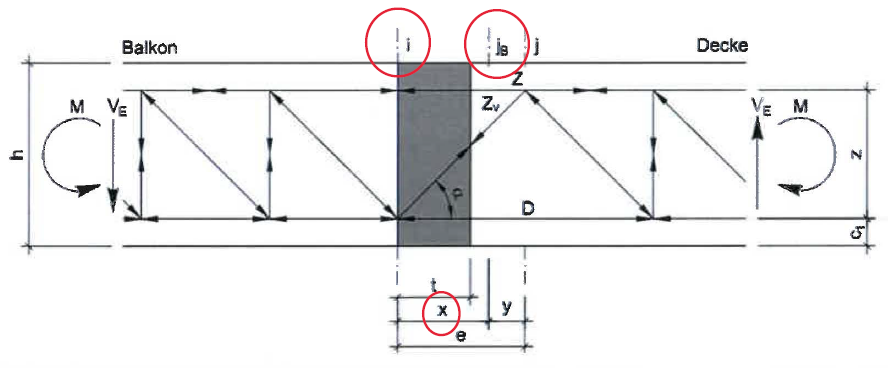

Beispiel Isokorb® Typ K: Schnitt j_B im Abstand x hinter der Dämmungskante i.

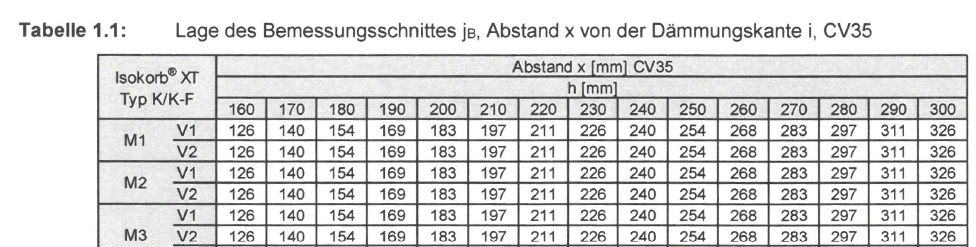

Beim Isokorb® Typ K ist der Schnitt j_B abhängig von der Höhe des Isokorb® und auch von der Tragstufe, da hier unterschiedliche Hebelarme und Querschnitte verwendet werden. Die zugehörigen x-Werte finden sich in der auf unserer Homepage zugänglichen Typenprüfung (siehe Auszug unten).

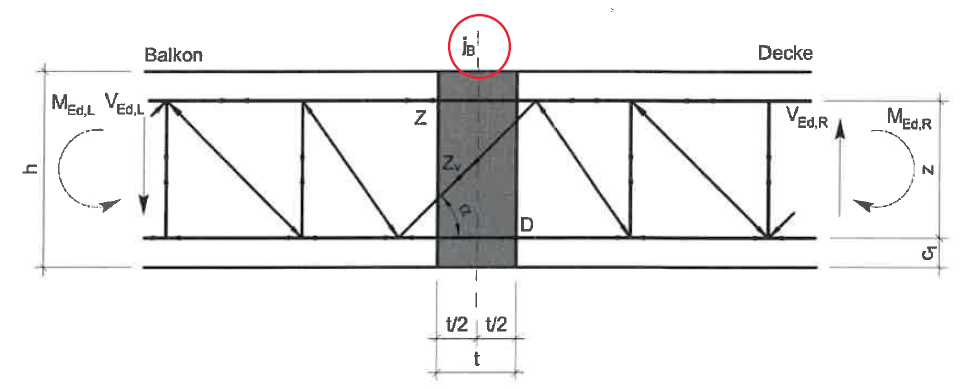

Beispiel Isokorb® Typ D: Schnitt j_B mittig im Dämmkörper des Isokorb®

Beim Typ D ist es einfacher, hier wird kein extra Maß benötigt, der Schnitt j_B liegt immer mittig im Dämmkörper.

Schnitt i: an der Vorderkante Isokorb®, damit am Balkonplattenende bzw. an der Dämmungskante

Diese Schnittkräfte können z.B. für Vergleichsbemessungen oder andere Nachweise herangezogen werden. Auch können sie hilfreich sein, wenn z.B. kein Isokorb® gewählt werden kann, die Schnittkräfte aber dennoch an dieser Stelle eingesehen und geprüft werden können.
